Vai trò của tủ ATS trong hệ thống điện dự phòng

Trong các công trình hiện đại ngày nay, đặc biệt là nhà máy, bệnh viện, trung tâm dữ liệu hay tòa nhà cao tầng, việc đảm bảo nguồn điện liên tục là yếu tố vô cùng quan trọng. Một hệ thống điện dự phòng có hiệu quả không chỉ phụ thuộc vào máy phát điện mà còn vào khả năng tự động chuyển nguồn giữa điện lưới và máy phát. Ở đây, tủ ATS (Automatic Transfer Switch) đóng vai trò then chốt giúp toàn bộ quá trình này diễn ra nhanh chóng, an toàn và ổn định.

Tủ ATS là gì và cấu tạo cơ bản

Khái niệm tủ ATS

Tủ ATS là viết tắt của cụm từ Automatic Transfer Switch, nghĩa là tủ chuyển nguồn tự động. Thiết bị này được thiết kế để tự động chuyển đổi nguồn điện cung cấp giữa điện lưới và máy phát điện trong trường hợp mất điện hoặc có sự cố trên lưới. Khi điện lưới bị ngắt, tủ ATS sẽ kích hoạt khởi động máy phát điện và chuyển toàn bộ tải sang nguồn máy phát. Khi điện lưới phục hồi, ATS sẽ tự động chuyển ngược lại, đảm bảo hệ thống hoạt động liên tục mà không cần can thiệp thủ công.

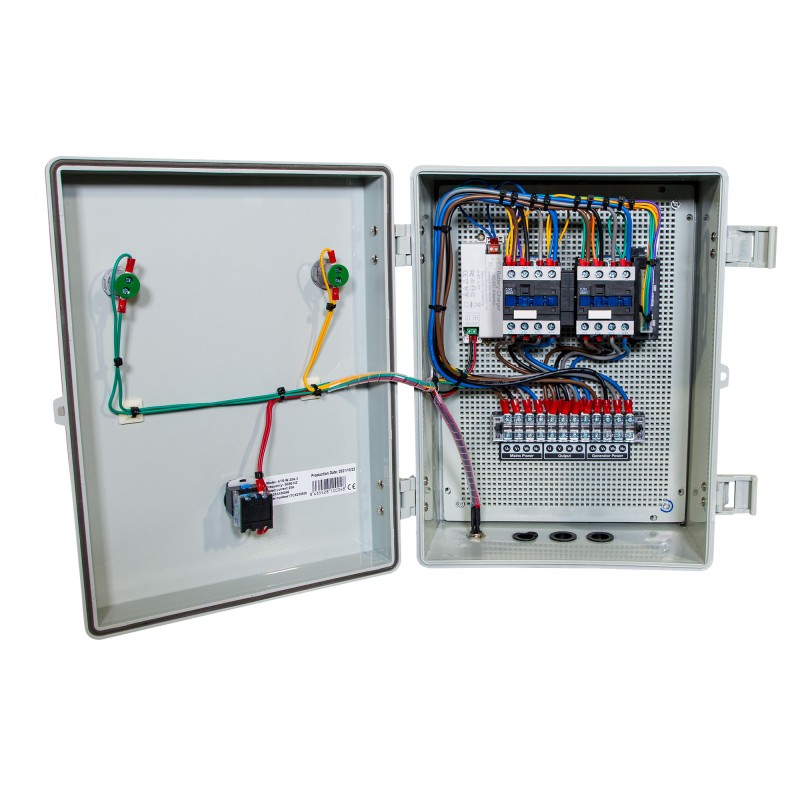

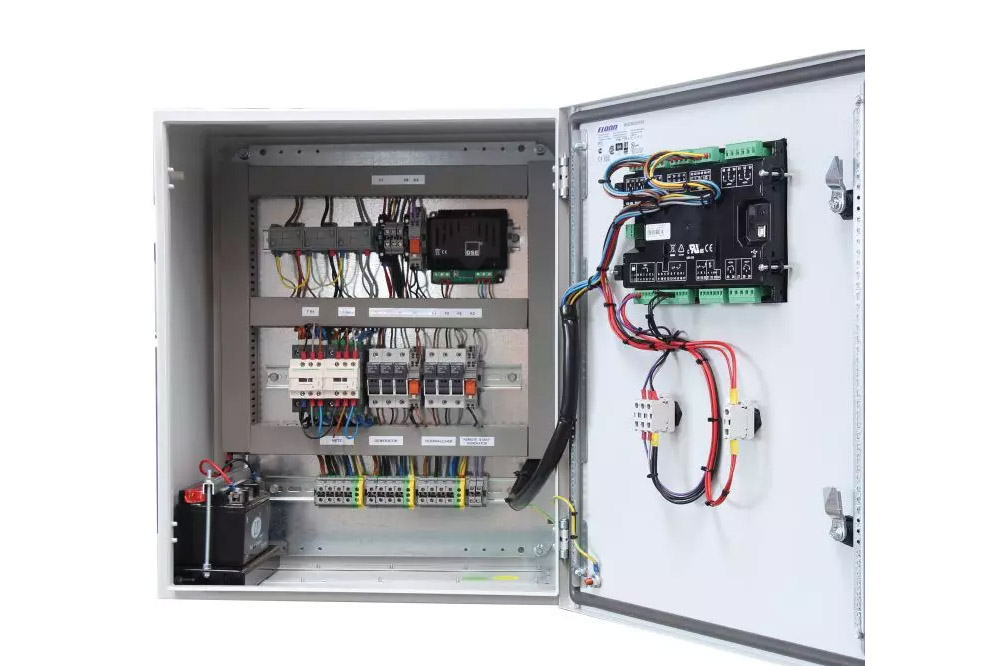

Cấu tạo của tủ ATS

Một tủ ATS thông thường gồm các thành phần chính:

• Bộ chuyển mạch nguồn (Transfer Switch): là thành phần cơ khí hoặc điện tử chịu trách nhiệm đóng ngắt giữa hai nguồn điện.

• Bộ điều khiển (Controller): xử lý tín hiệu điện áp, tần số và ra lệnh chuyển nguồn.

• Khởi động từ và contactor: giúp điều khiển quá trình đóng ngắt nguồn điện giữa lưới và máy phát.

• Bảo vệ quá tải và ngắn mạch: bảo đảm an toàn cho hệ thống khi có sự cố về dòng điện.

• Thiết bị hiển thị: gồm đèn báo, đồng hồ điện áp, công tắc chế độ manual/auto.

Bảng ví dụ: Cấu tạo và chức năng của các bộ phận trong tủ ATS

Phân loại tủ ATS

Tủ ATS được chia thành nhiều loại dựa theo chức năng và ứng dụng:

• ATS tự động hoàn toàn: tự động khởi động máy phát, chuyển nguồn và ngắt máy khi lưới phục hồi.

• ATS bán tự động: yêu cầu người vận hành xác nhận trước khi chuyển nguồn.

• ATS trung thế và hạ thế: tùy theo cấp điện áp sử dụng.

• ATS kết hợp điều khiển song song (Synchronization ATS): dùng trong hệ thống có hai máy phát điện hoạt động đồng bộ, thường thấy trong nhà máy hoặc khu công nghiệp lớn.

Cách thức hoạt động của tủ ATS trong hệ thống điện dự phòng

Quá trình khi điện lưới mất

Khi điện lưới bị cắt hoặc sụt áp xuống dưới ngưỡng cho phép, bộ điều khiển của tủ ATS sẽ nhận biết sự cố. Ngay lập tức, tín hiệu khởi động được gửi đến máy phát điện. Sau một khoảng thời gian trễ ngắn (thường từ 5–10 giây để máy phát khởi động ổn định), tủ ATS sẽ chuyển nguồn tải sang máy phát. Lúc này, toàn bộ thiết bị trong hệ thống được cấp điện từ máy phát mà không cần người vận hành can thiệp.

Quá trình khi điện lưới phục hồi

Khi điện lưới ổn định trở lại, tủ ATS sẽ tiếp tục giám sát trong vài giây để đảm bảo nguồn điện không bị dao động. Sau đó, hệ thống tự động chuyển tải trở lại nguồn lưới và gửi lệnh dừng đến máy phát. Quá trình này giúp giảm thiểu rủi ro cho thiết bị điện và tiết kiệm nhiên liệu máy phát.

Cơ chế bảo vệ và an toàn

Tủ ATS không chỉ đơn thuần là bộ chuyển mạch mà còn là hệ thống bảo vệ. Các chức năng bảo vệ bao gồm:

• Bảo vệ quá tải, ngắn mạch cho tải và nguồn.

• Chống đóng nguồn đồng thời giữa lưới và máy phát (interlock).

• Cảnh báo lỗi khởi động máy phát hoặc mất pha.

• Chuyển mạch có độ trễ để tránh hiện tượng đóng ngắt đột ngột.

Nhờ những cơ chế này, ATS đảm bảo việc cấp điện dự phòng diễn ra an toàn, liên tục và ổn định – yếu tố đặc biệt quan trọng trong môi trường yêu cầu độ tin cậy cao như bệnh viện hoặc trạm viễn thông.

Vai trò của tủ ATS trong hệ thống máy phát điện

Đảm bảo tính liên tục của nguồn điện

Vai trò lớn nhất của tủ ATS là giúp nguồn điện không bị gián đoạn khi lưới gặp sự cố. Với thời gian chuyển nguồn chỉ vài giây, các thiết bị quan trọng như máy tính, hệ thống chiếu sáng, dây chuyền sản xuất hoặc thiết bị y tế vẫn hoạt động bình thường. Trong nhiều trường hợp, tủ ATS được kết hợp cùng UPS để cung cấp điện không ngắt quãng cho các tải nhạy cảm.

Tăng tính tự động hóa và giảm nhân công vận hành

Nếu không có tủ ATS, việc chuyển nguồn giữa điện lưới và máy phát điện Volvo Penta phải được thực hiện thủ công – vừa tốn thời gian, vừa có thể gây nguy hiểm. Với ATS, mọi thao tác đều diễn ra tự động: khởi động máy, chuyển nguồn, giám sát điện áp, dừng máy phát. Điều này giúp tiết kiệm nhân lực, giảm sai sót do con người và đặc biệt phù hợp cho các hệ thống vận hành 24/7 như tòa nhà văn phòng, trung tâm dữ liệu hoặc khu công nghiệp.

Tối ưu hiệu quả sử dụng máy phát điện

Tủ ATS giúp kiểm soát thời gian khởi động và dừng máy phát hợp lý, tránh vận hành quá mức hoặc chạy không tải quá lâu. Một số dòng ATS hiện đại còn có khả năng giao tiếp với bộ điều khiển máy phát như SICES, DeepSea hoặc ComAp để giám sát tình trạng động cơ, cảnh báo lỗi và lưu lịch sử vận hành. Nhờ đó, người quản lý dễ dàng theo dõi hiệu suất và lên kế hoạch bảo dưỡng đúng thời điểm.

Ứng dụng thực tế và tiêu chí lựa chọn tủ ATS

Ứng dụng trong các lĩnh vực khác nhau

Tủ ATS được ứng dụng rộng rãi ở hầu hết các lĩnh vực có nhu cầu dùng điện ổn định:

• Tòa nhà dân dụng và thương mại: đảm bảo hệ thống chiếu sáng, thang máy và thiết bị an ninh hoạt động liên tục.

• Nhà máy sản xuất: duy trì hoạt động của dây chuyền công nghiệp khi mất điện.

• Bệnh viện và phòng thí nghiệm: nơi yêu cầu nguồn điện không được gián đoạn để bảo đảm an toàn cho bệnh nhân và dữ liệu.

• Tàu thủy và cảng biển: phối hợp cùng máy phát điện hàng hải để bảo đảm nguồn điện ổn định cho thiết bị điều khiển và động lực.

Tiêu chí lựa chọn tủ ATS phù hợp

Khi lựa chọn tủ ATS cho hệ thống máy phát điện, cần xem xét các yếu tố sau:

• Công suất tải: tủ phải đáp ứng dòng định mức phù hợp với tổng công suất máy phát.

• Điện áp hoạt động: chọn đúng cấp điện áp 220V, 380V hoặc trung thế.

• Thời gian chuyển mạch: càng nhanh càng giảm thiểu gián đoạn nguồn điện.

• Chế độ vận hành: lựa chọn giữa tự động hoàn toàn, bán tự động hoặc có chế độ manual.

• Tương thích với bộ điều khiển máy phát: ví dụ, ATS tương thích với SICES DST4400 hoặc DeepSea DSE7320.

• Thương hiệu và độ tin cậy: ưu tiên các nhà sản xuất có kinh nghiệm trong ngành máy phát điện và được chứng nhận tiêu chuẩn quốc tế.

Xu hướng công nghệ trong tủ ATS hiện đại

Ngày nay, tủ ATS không chỉ dừng lại ở chức năng chuyển mạch mà còn tích hợp công nghệ thông minh:

• Giao tiếp Modbus/TCP cho phép giám sát và điều khiển từ xa.

• Ghi dữ liệu vận hành để đánh giá hiệu suất và bảo dưỡng định kỳ.

• Tích hợp song song nhiều máy phát điện nhằm chia tải và đảm bảo dự phòng kép.

• Tối ưu năng lượng và quản lý tự động theo mức tiêu thụ thực tế, giúp tiết kiệm nhiên liệu và giảm phát thải.
