Trong các hệ thống điện quy mô lớn, đặc biệt là nhà máy, khu công nghiệp, bệnh viện hoặc trung tâm dữ liệu, nhu cầu sử dụng nhiều máy phát điện cùng lúc là rất phổ biến. Việc vận hành đồng thời nhiều tổ máy giúp tăng công suất, dự phòng linh hoạt và tiết kiệm nhiên liệu. Tuy nhiên, để đảm bảo các máy phát điện hoạt động hài hòa, chia tải đều và không gây xung đột nguồn, hệ thống cần một thiết bị điều khiển trung tâm — tủ hòa đồng bộ máy phát điện (Synchronizing Panel). Đây là thành phần quan trọng giúp tối ưu hiệu quả, độ ổn định và tuổi thọ của toàn bộ hệ thống điện dự phòng.
Contents
Tủ hòa đồng bộ và nguyên lý hoạt động
Khái niệm tủ hòa đồng bộ máy phát điện
Tủ hòa đồng bộ (hay còn gọi là tủ Synchron) là thiết bị có nhiệm vụ điều khiển việc kết nối nhiều máy phát điện lại với nhau hoặc hòa chung máy phát điện với lưới điện quốc gia. Quá trình này được gọi là “hòa đồng bộ” – tức là đồng bộ về điện áp, tần số và pha giữa các nguồn điện trước khi đóng song song.
Tủ hòa đồng bộ giúp đảm bảo rằng các máy phát hoạt động ăn khớp hoàn toàn, tránh hiện tượng xung điện hoặc đảo pha gây hư hỏng thiết bị điện.
Nguyên lý hoạt động cơ bản
Khi hệ thống cần tăng công suất hoặc dự phòng, tủ hòa đồng bộ sẽ thực hiện các bước sau:
Giám sát thông số điện của từng máy phát: điện áp, tần số và góc pha.
Điều chỉnh tốc độ động cơ và điện áp đầu phát thông qua bộ điều khiển (thường là SICES, ComAp, hoặc DeepSea).
Khi các thông số đạt đồng bộ, tủ sẽ ra lệnh đóng contactor hoặc máy cắt để kết nối song song các máy phát.
Sau khi hòa thành công, hệ thống sẽ tự động phân chia tải và duy trì ổn định nguồn điện.

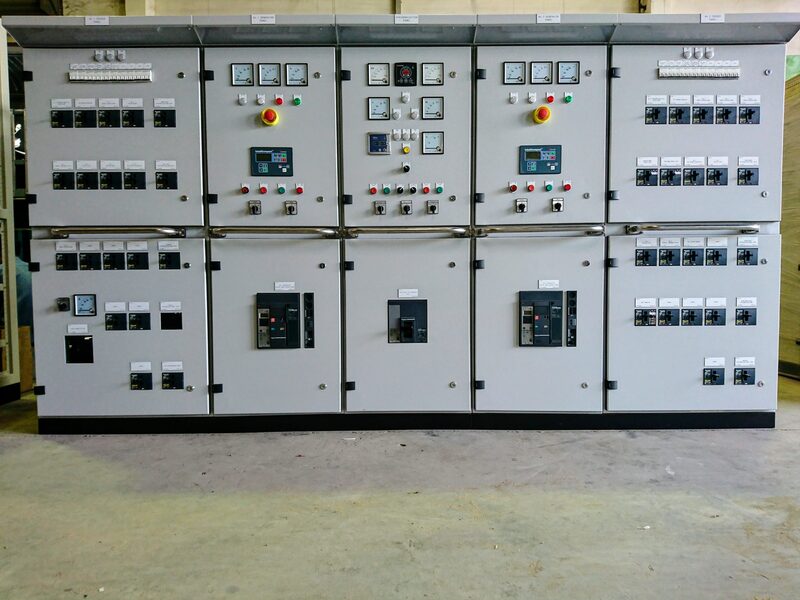

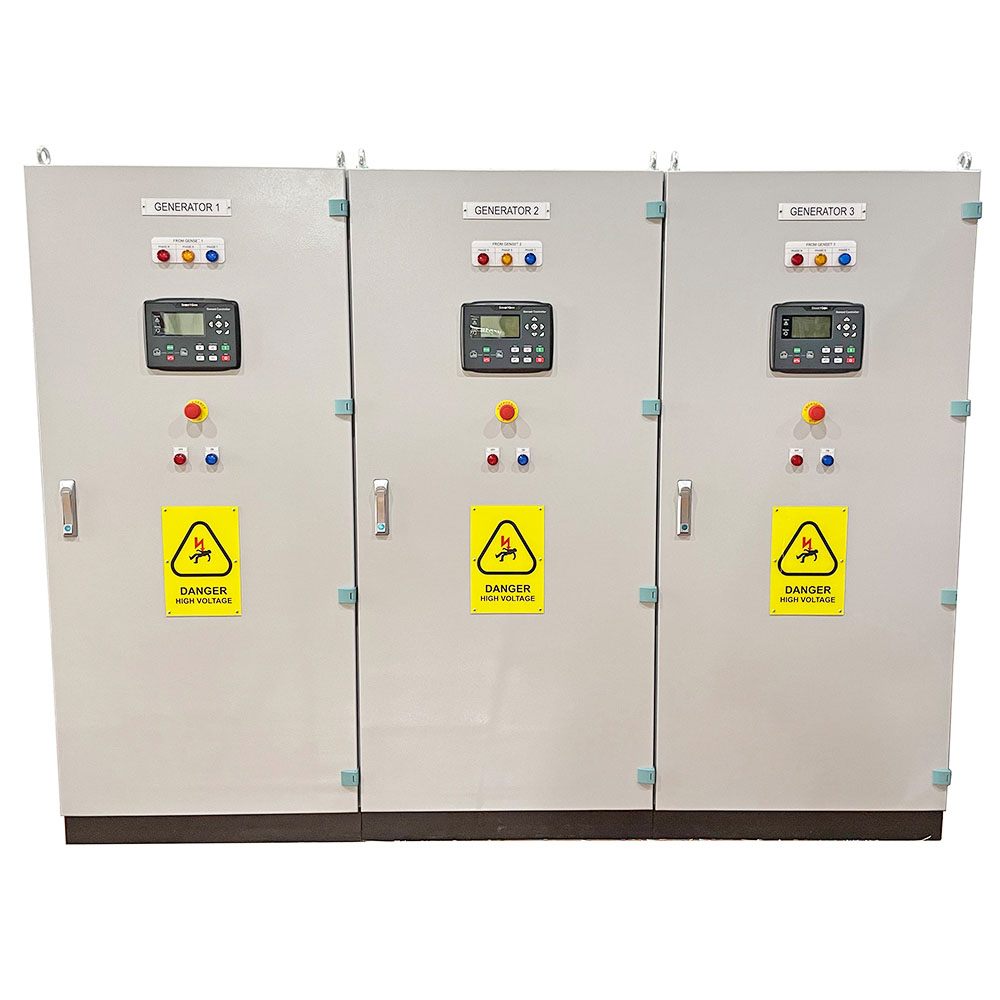

Cấu tạo chính của tủ hòa đồng bộ
Một tủ hòa đồng bộ tiêu chuẩn thường bao gồm:
Bộ điều khiển hòa đồng bộ (Synchronizing Controller): xử lý, so sánh tín hiệu và điều khiển các máy phát.
Contactor hoặc ACB: dùng để đóng/ngắt máy phát điện vào hệ thống busbar chung.
Thiết bị đo lường: đo điện áp, tần số, công suất, hệ số công suất.
Hệ thống bảo vệ: bảo vệ quá dòng, quá áp, lệch pha hoặc ngược công suất.
Màn hình hiển thị và bộ giao tiếp: cho phép giám sát và điều khiển tại chỗ hoặc từ xa.
Bảng so sánh tủ ATS và tủ hòa đồng bộ máy phát điện
| Tiêu chí | Tủ ATS (Chuyển nguồn tự động) | Tủ hòa đồng bộ máy phát điện |
|---|---|---|
| Chức năng chính | Chuyển đổi giữa điện lưới và máy phát điện | Kết nối nhiều máy phát hoặc hòa máy phát với lưới |
| Số lượng nguồn | 2 nguồn (lưới và máy phát) | 2 hoặc nhiều nguồn song song |
| Điều khiển chia tải | Không có | Có khả năng chia tải tự động |
| Ứng dụng | Hệ thống nhỏ, công trình dân dụng | Nhà máy, bệnh viện, trung tâm dữ liệu |
| Mức độ phức tạp | Đơn giản, chi phí thấp | Cao hơn, cần kỹ thuật chuyên sâu |
| Khả năng mở rộng | Hạn chế | Linh hoạt, dễ mở rộng thêm tổ máy |
Lợi ích và vai trò của tủ hòa đồng bộ trong hệ thống máy phát điện
Chia tải tự động giữa các máy phát
Một trong những lợi ích lớn nhất của tủ hòa đồng bộ là khả năng chia tải đều giữa các tổ máy. Khi hai hoặc nhiều máy phát hoạt động song song, hệ thống sẽ tự động phân phối tải theo tỷ lệ công suất hoặc theo cấu hình định sẵn. Điều này giúp tối ưu hiệu suất sử dụng, tránh tình trạng một máy bị quá tải trong khi máy khác chạy non tải.
Hơn nữa, chia tải hợp lý còn giúp giảm mức tiêu hao nhiên liệu và kéo dài tuổi thọ của đầu phát và động cơ.
Đảm bảo nguồn điện liên tục và ổn định
Tủ hòa đồng bộ giúp chuyển đổi linh hoạt giữa các nguồn điện, đặc biệt trong hệ thống có nhiều tổ máy dự phòng. Nếu một máy phát cần bảo trì hoặc gặp sự cố, tủ sẽ tự động ngắt máy đó ra khỏi hệ thống, đồng thời phân phối lại tải cho các máy còn lại mà không làm gián đoạn nguồn điện.
Trong một số ứng dụng cao cấp, tủ hòa đồng bộ còn có thể hòa lưới – tức là kết nối máy phát điện song song với điện lưới quốc gia để đảm bảo nguồn điện luôn ổn định trong mọi tình huống.
Giảm chi phí vận hành và tăng tính linh hoạt
Thay vì sử dụng một máy phát công suất lớn duy nhất, việc dùng nhiều máy phát nhỏ kết hợp hòa đồng bộ mang lại nhiều lợi ích kinh tế. Người vận hành có thể linh hoạt bật hoặc tắt từng tổ máy theo tải thực tế, giúp tiết kiệm nhiên liệu đáng kể trong những khung giờ tiêu thụ điện thấp.
Bên cạnh đó, việc bảo dưỡng, thay thế hoặc mở rộng hệ thống cũng trở nên dễ dàng hơn, không ảnh hưởng đến toàn bộ hệ thống điện.
Ứng dụng, tiêu chí lựa chọn và xu hướng tủ hòa đồng bộ hiện đại
Ứng dụng trong các lĩnh vực khác nhau
Tủ hòa đồng bộ được ứng dụng trong hầu hết các hệ thống yêu cầu nguồn điện công suất lớn hoặc độ tin cậy cao, như:
Khu công nghiệp và nhà máy sản xuất: đảm bảo dây chuyền không bị gián đoạn khi mất điện.
Bệnh viện, sân bay, trung tâm dữ liệu: cần nguồn điện ổn định 24/7.
Tòa nhà cao tầng và khu thương mại: sử dụng nhiều tổ máy phát để cung cấp điện cho hệ thống chiếu sáng, điều hòa và thang máy.
Hệ thống tàu thủy: dùng để hòa đồng bộ các máy phát điện Volvo Penta trên tàu nhằm cung cấp nguồn điện liên tục cho hệ thống điều khiển và động lực.
Tiêu chí lựa chọn tủ hòa đồng bộ phù hợp
Khi chọn tủ hòa đồng bộ, cần xem xét kỹ các yếu tố kỹ thuật để đảm bảo tương thích với hệ thống máy phát điện:
Số lượng và công suất máy phát cần hòa: quyết định số mạch và dung lượng của tủ.
Loại bộ điều khiển sử dụng: nên chọn controller đồng bộ như SICES DST4601, DeepSea DSE8610, hoặc ComAp InteliGen.
Khả năng giao tiếp và giám sát từ xa: tích hợp Modbus/TCP hoặc CAN bus.
Mức độ tự động hóa: chọn giữa hệ thống hòa tự động hoàn toàn hoặc bán tự động.
Tính mở rộng: có khả năng thêm tổ máy mới trong tương lai.
Thương hiệu và tiêu chuẩn an toàn: ưu tiên nhà sản xuất có chứng nhận ISO, CE hoặc UL.
Xu hướng công nghệ trong tủ hòa đồng bộ hiện đại
Tủ hòa đồng bộ ngày nay được thiết kế thông minh hơn, đáp ứng yêu cầu kết nối – giám sát – điều khiển – tiết kiệm năng lượng:
Hòa đồng bộ kỹ thuật số: sử dụng bộ vi xử lý và cảm biến chính xác cao để đảm bảo độ lệch pha gần như bằng 0.
Tích hợp IoT và SCADA: cho phép giám sát từ xa, thống kê dữ liệu, cảnh báo lỗi qua mạng.
Tối ưu hóa tải theo thời gian thực: tự động bật/tắt máy phát dựa trên công suất tiêu thụ thực tế.
Chế độ hòa lưới thông minh: giúp tận dụng nguồn điện máy phát kết hợp với lưới, giảm chi phí vận hành.
